概述​

虚拟机是 Rainbond 平台提供的虚拟化能力插件，面向应用部署、运行管理和整套应用复制上线场景，提供统一的虚拟机创建、规格调整、存储管理、应用编排、应用模板交付和导出导入能力。用户可以在平台内通过多种方式部署虚拟机，包括其他虚拟机工具导出的 qcow2 镜像直接部署到平台，并在组件视图中继续完成运行配置、磁盘管理和后续运维操作。

除了基础的虚拟机创建能力外，当前版本重点支持 qcow2 镜像直接部署、虚拟机热更新、多虚拟机编排、应用模板交付、组件存储视图统一管理，以及 Windows 虚拟机驱动盘挂载。

核心能力​

qcow2 镜像直接部署​

虚拟机支持直接使用 qcow2 镜像创建组件，适合承接从其他虚拟机工具导出的系统镜像。

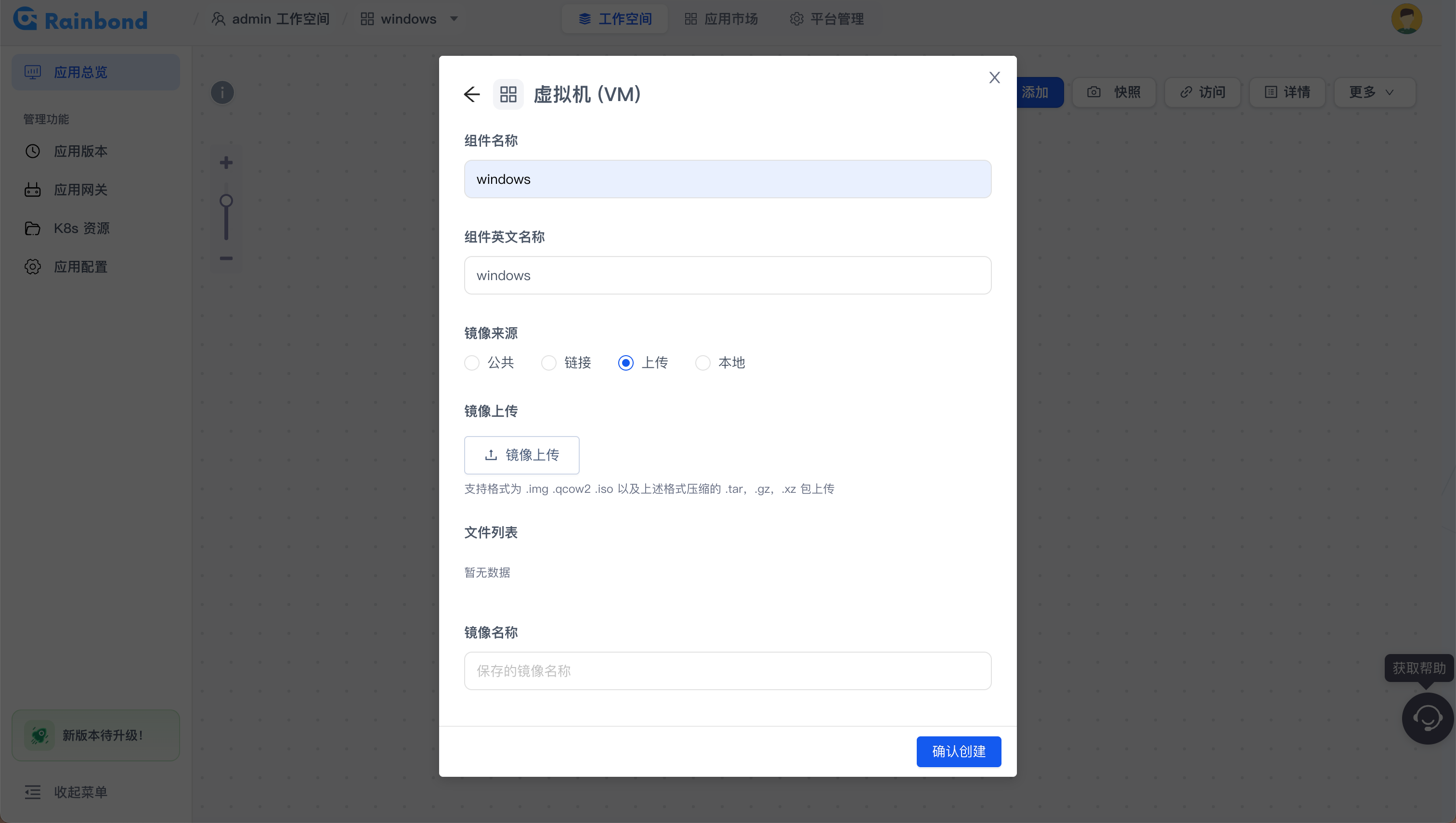

入口：

  • 团队视图 / 应用视图 -> 创建虚拟机

    image-20260530163034389

支持内容：

  • 支持直接导入 qcow2 镜像
  • 支持将其他虚拟机工具导出的镜像直接部署到 Rainbond 平台
  • 适合已有虚拟机资产迁移或快速接管

虚拟机热更新​

虚拟机支持对规格进行运行态调整。满足条件时，运行中的虚拟机可在线调整资源；不满足条件时，平台会自动转为“调整并重启生效”。

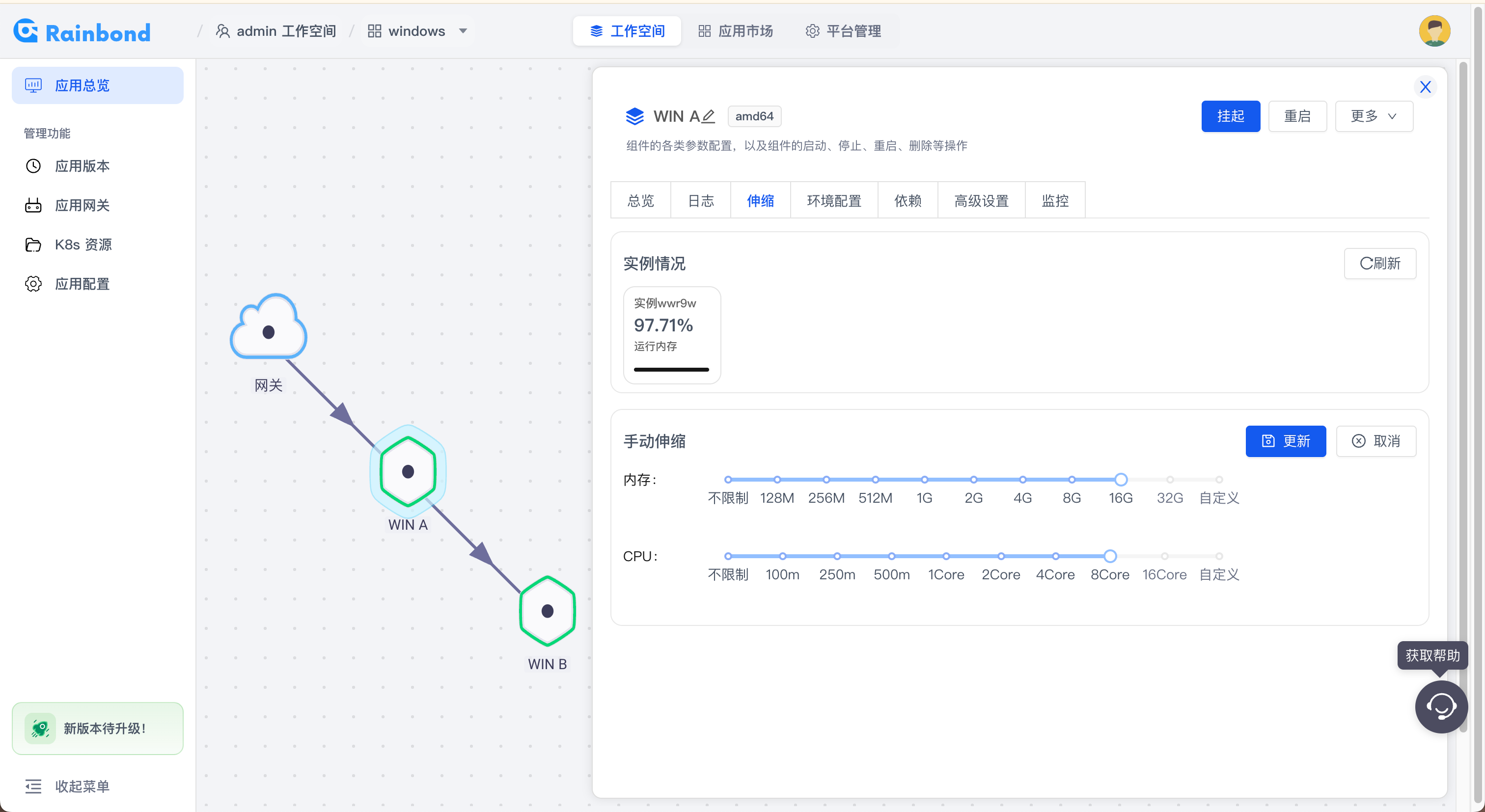

入口：

  • 组件视图 -> 伸缩

    image-20260530163223968

热更新规则：

  • 运行中的虚拟机，CPU 和内存不支持一次同时热更新
  • CPU 热更新仅支持扩容，不支持缩容
  • 内存热更新仅支持扩容，不支持缩容
  • GPU 直通虚拟机暂不支持热更新
  • USB 透传虚拟机暂不支持热更新

多虚拟机编排​

虚拟机支持跟随应用一起进行 Rainbond 应用级编排，适合把多台互相访问、存在依赖关系的虚拟机和其他组件组织成一套完整应用。

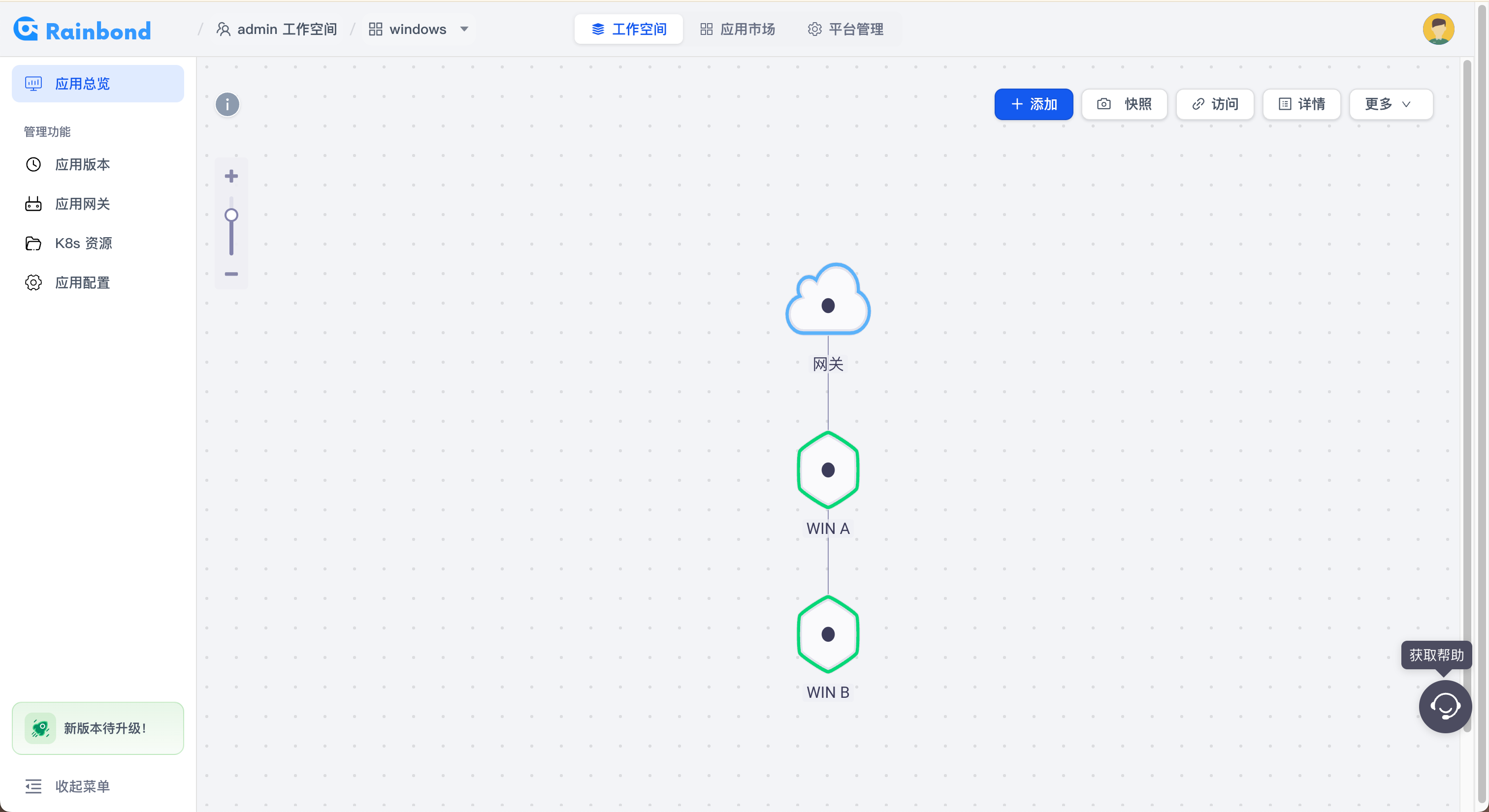

入口：

  • 应用视图 -> 拓扑图

    image-20260530163307079

支持内容：

  • 支持将多个虚拟机和其他组件按应用方式统一编排
  • 支持在应用视图拓扑图中清晰查看虚拟机之间、虚拟机与其他组件之间的依赖关系
  • 支持保留虚拟机之间、虚拟机与其他组件之间的依赖访问关系
  • 支持保留连接信息、端口、存储等应用级配置
  • 适合将 4~5 台虚拟机互相访问的整套应用制作成模板

应用模板交付​

虚拟机支持将编排完成的应用制作成 Rainbond 应用模板，用于导出交付、导入安装和整套应用恢复。

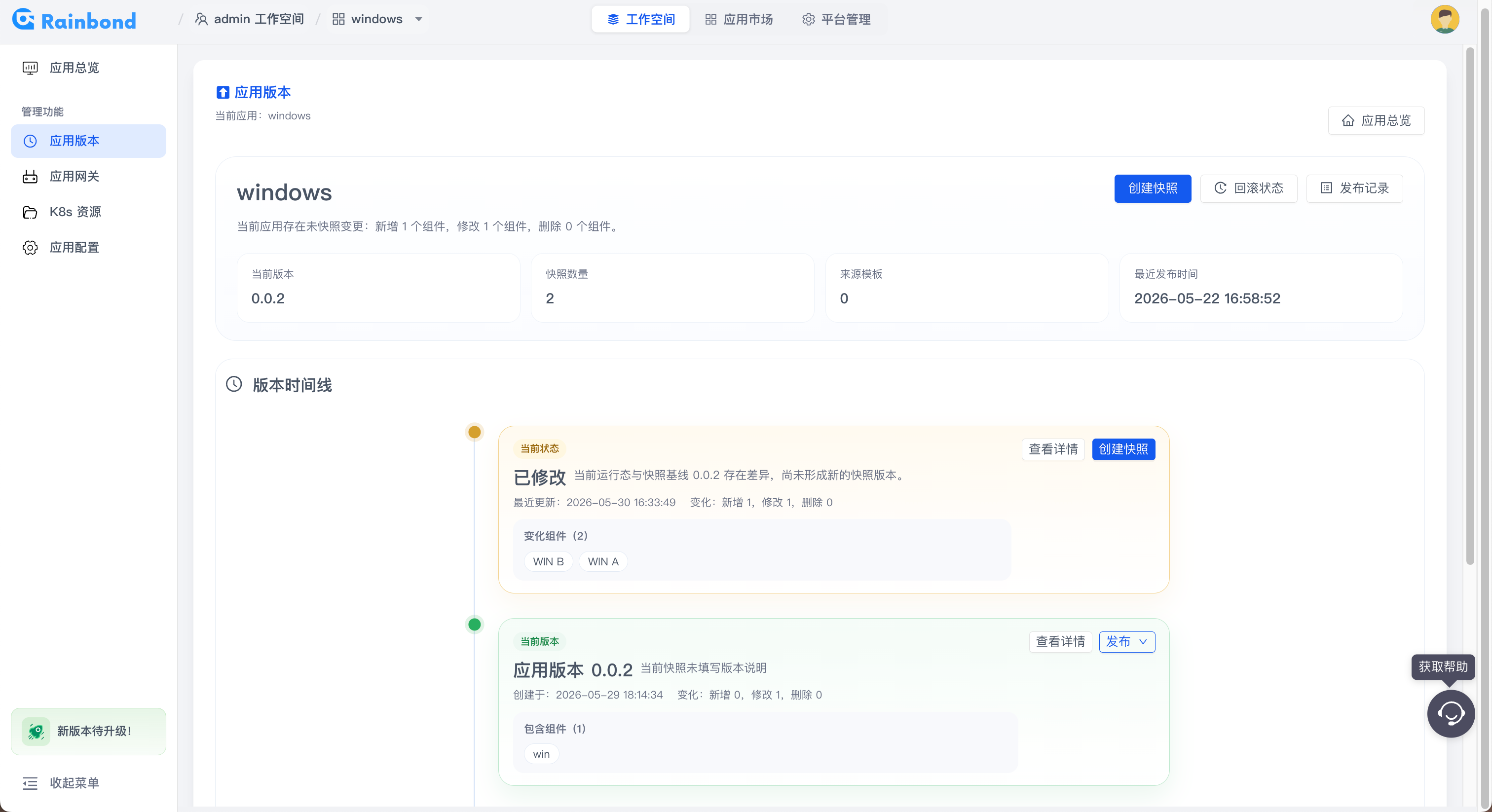

入口：

  • 应用视图 -> 应用版本

    image-20260530163521698

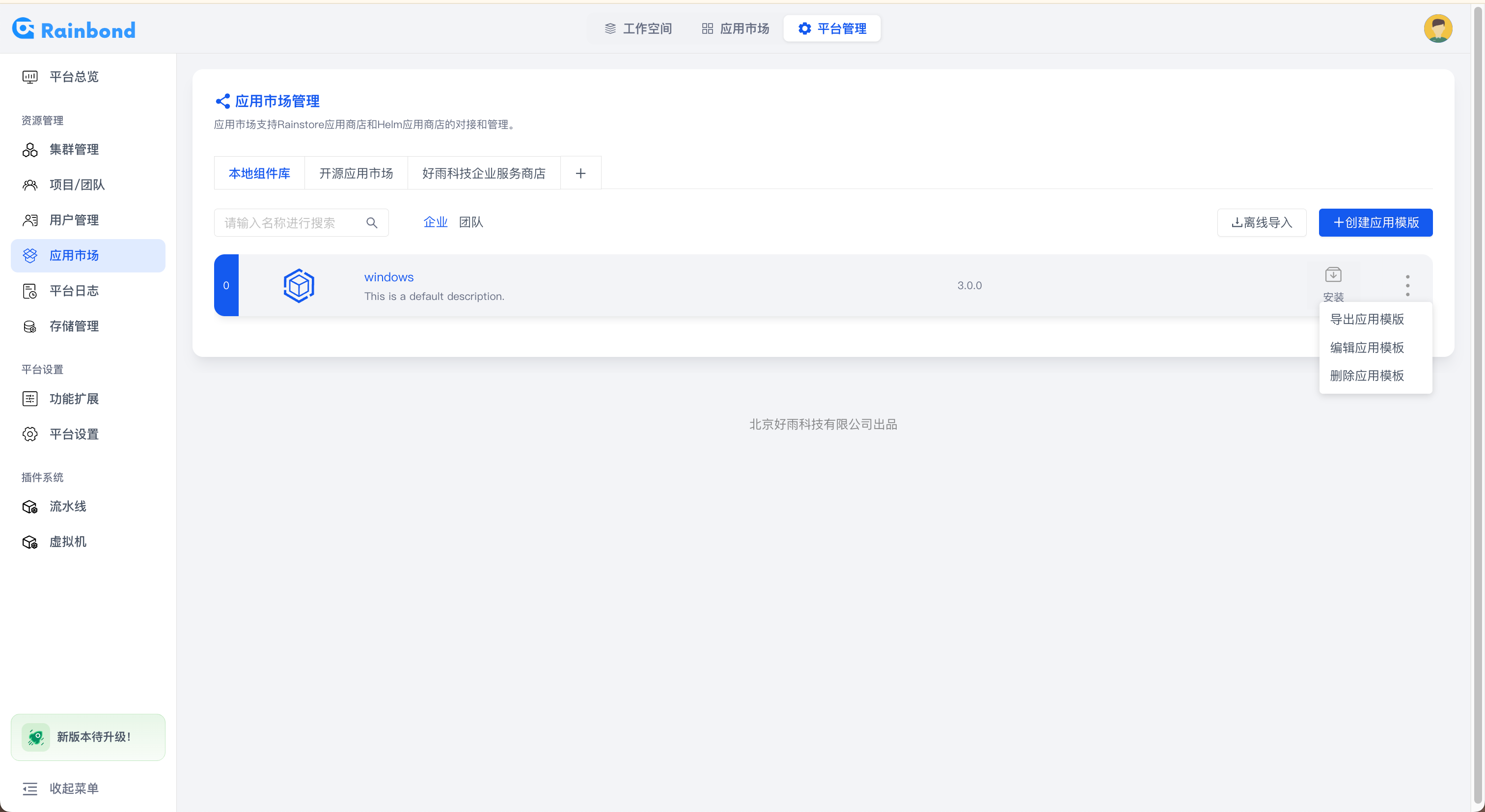

  • 平台管理视图 -> 应用市场 -> 本地组件库

    image-20260531105259349

交付特点：

  • 以快照为基础进入发布流程
  • 发布的是 Rainbond 应用模板，而不是单个虚拟机镜像
  • 发布完成后可从发布记录导出 rainbond-app 安装包压缩包
  • 支持将虚拟机系统数据一并导出交付
  • 支持在新环境通过导入和安装结果恢复虚拟机系统数据
  • 适合迁移、交付、备份和整套应用快速恢复
  • 安装模板后可以快速复制上线整套应用

交付限制：

  • 虚拟机发布前必须先关机
  • 携带虚拟机类型的模板快照不支持回滚升级
  • 携带虚拟机的快照需发布后从发布记录导出

交付与恢复路径：

  • 应用视图 -> 应用版本 -> 创建快照 -> 发布应用
  • 平台管理视图 -> 应用市场 -> 本地组件库 -> 导出应用模板
  • 平台管理视图 -> 应用市场 -> 本地组件库 -> 离线导入
  • 在新环境安装模板后，恢复虚拟机系统数据和整套应用编排关系

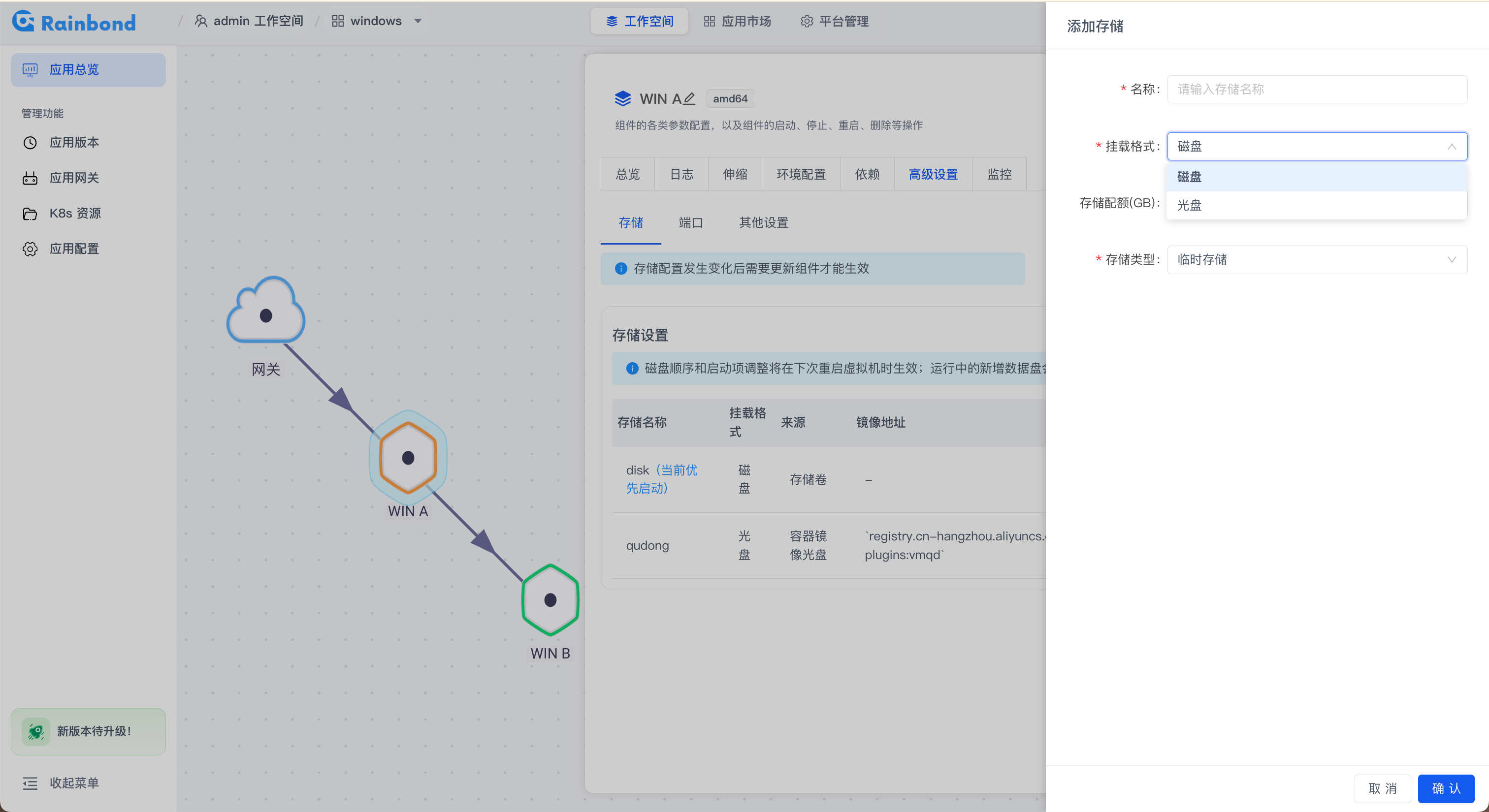

存储视图统一管理​

虚拟机支持在组件的存储视图中统一管理磁盘相关能力，便于持续调整和维护。

入口：

  • 组件视图 -> 存储

    image-20260530163927664

支持内容：

  • 调整磁盘顺序
  • 配置启动项
  • 挂载安装介质
  • 新增数据盘
  • 挂载 Windows 驱动盘

适用场景：

  • Windows 安装时无法识别系统盘
  • Windows 安装时无法识别网卡
  • Windows 启动后缺少 VirtIO 存储或网络驱动

说明：

  • 如果不安装该驱动，Windows 虚拟机会存在部分功能缺陷
  • 默认可使用的驱动镜像为 registry.cn-hangzhou.aliyuncs.com/zhangqihang/rainbond-plugins:vmqd

驱动镜像制作方式：

  • 驱动镜像构建文件位于虚拟机插件源码的 virtio-win-containerdisk 目录
  • 当前镜像构建方式为将 virtio-win-0.1.285.iso 打包进容器镜像
  • Dockerfile 内容为：
FROM scratch
COPY virtio-win-0.1.285.iso /disk/virtio-win-0.1.285.iso

虚拟机监控​

虚拟机支持在平台内查看组件级监控数据，用于观察当前虚拟机的资源和存储使用情况。

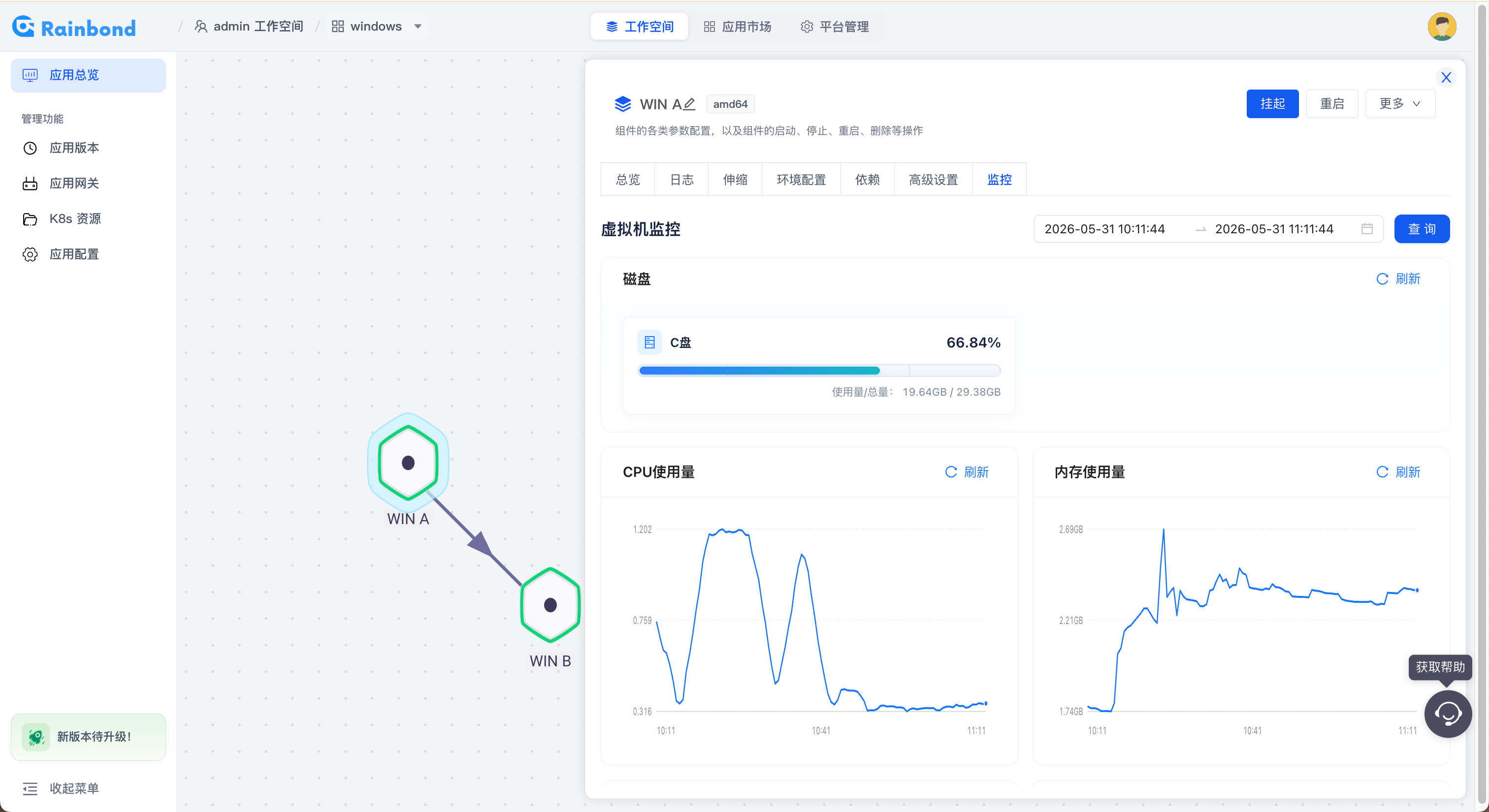

入口：

  • 组件视图 -> 监控

支持内容：

  • 资源监控
  • 存储监控
  • CPU 使用量
  • 内存使用量
  • 传入流量 / 传出流量
  • 磁盘读写流量
  • 读写 IOPS
  • 文件系统使用量与使用率

image-20260531111214201

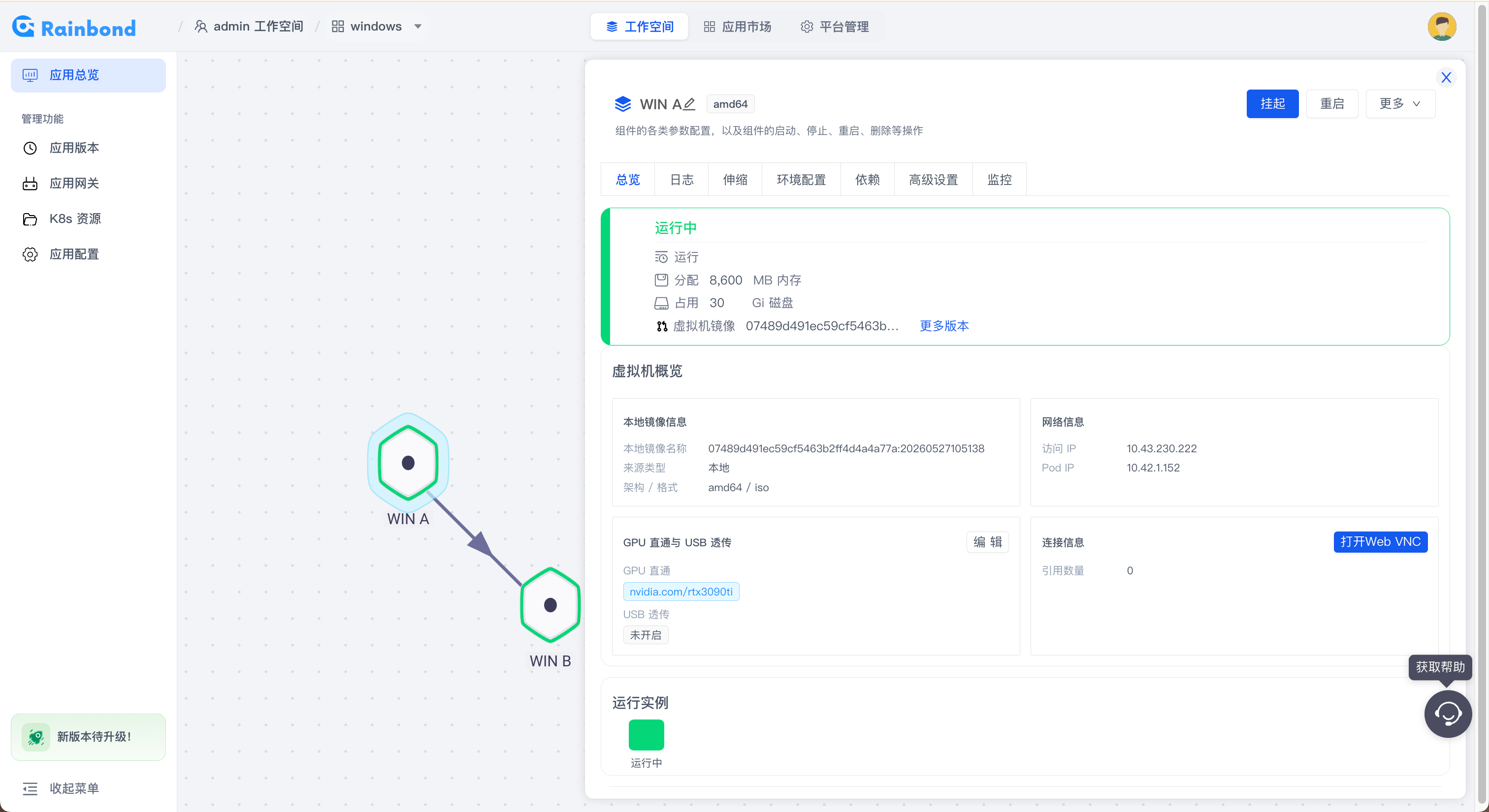

运行配置统一管理​

虚拟机支持在平台内统一管理常见运行配置。

入口：

  • 组件视图

    image-20260531110956120

支持范围包括：

  • CPU
  • 内存
  • 磁盘
  • 网络
  • GPU 直通
  • USB 透传

环境变量与配置文件注入​

虚拟机支持将平台维护的环境变量、依赖连接信息和配置文件，以文件方式注入到 guest，便于虚拟机内应用自行加载。

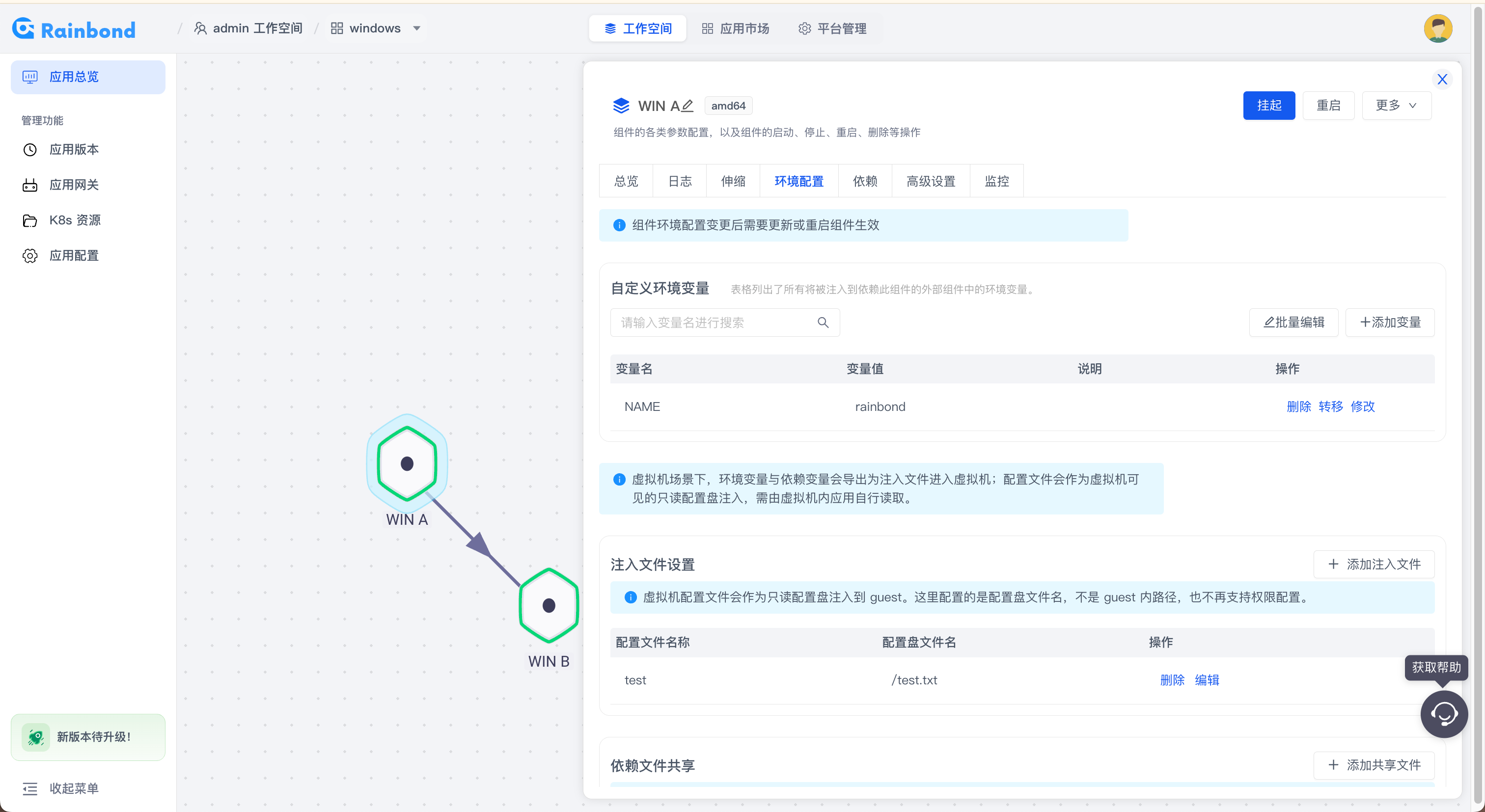

入口：

  • 组件视图 -> 环境配置

    image-20260531110922043

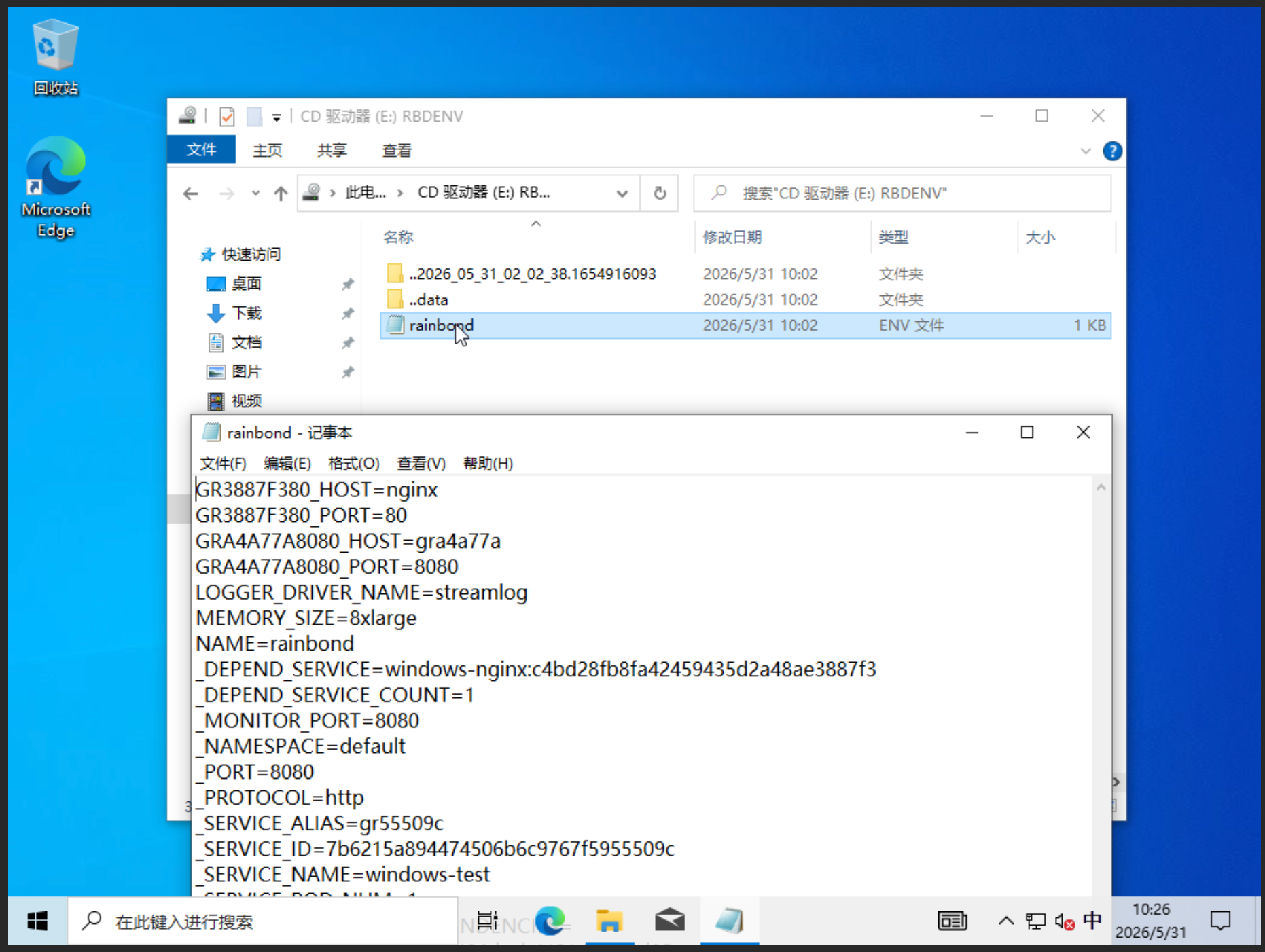

实现方式：

  • 自定义环境变量和依赖组件自动生成的连接信息变量，会被统一导出成 rainbond.env
  • 该文件会以 guest 可见的 CD-ROM / 配置盘方式注入虚拟机
  • 卷标为 RBDENV
  • 虚拟机内应用按需自行加载该文件

image-20260531102703066

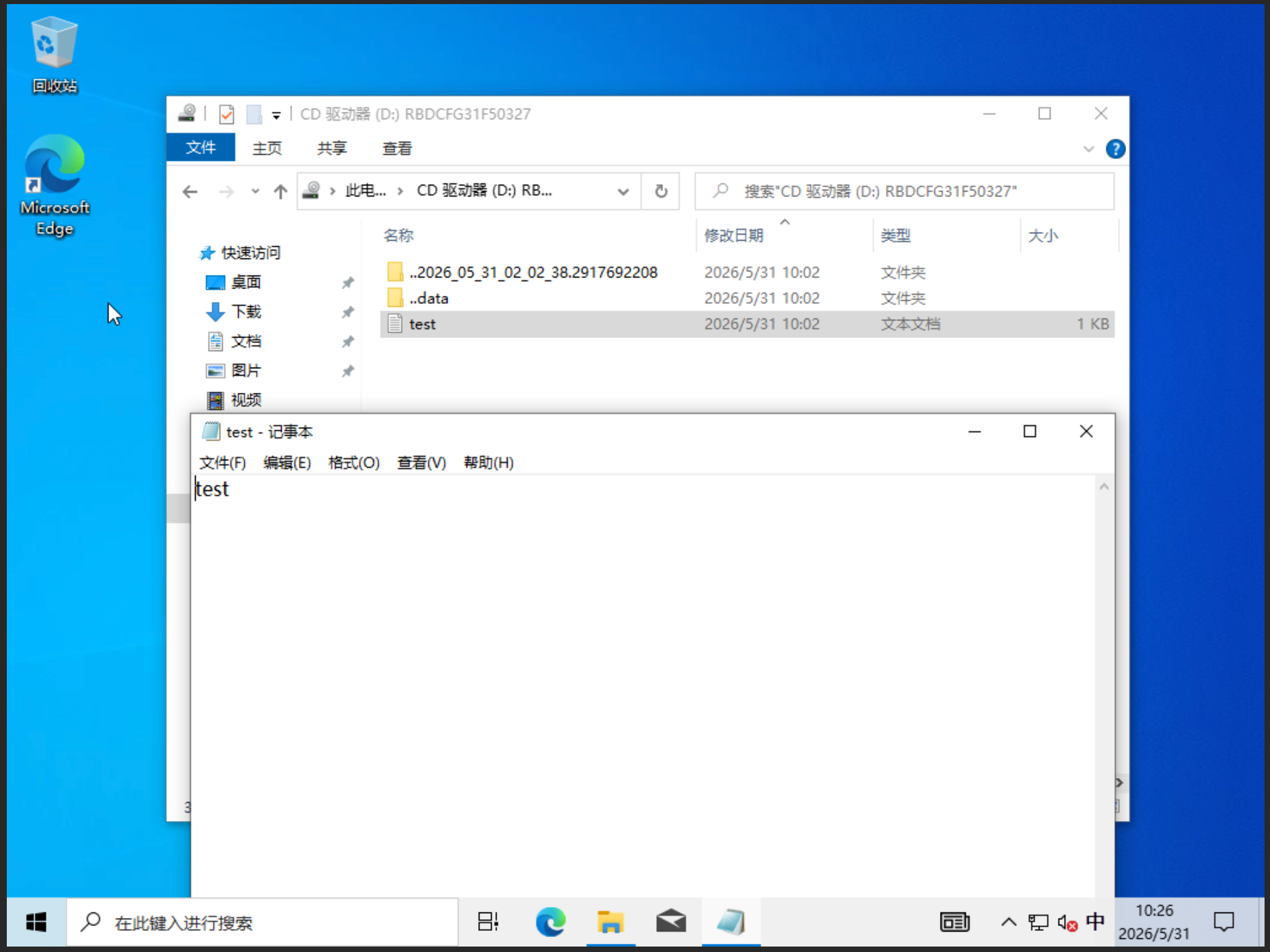

配置文件同样会以 guest 可见的只读配置盘方式注入虚拟机，页面中的“注入文件标识”用于平台侧标识，不代表 guest 内固定绝对路径；最终由虚拟机内应用自行读取和加载。

image-20260531102618499

主要使用场景​

虚拟机部署​

虚拟机部署场景聚焦虚拟机创建和初始化运行。支持通过多种方式部署虚拟机，并在创建后继续补充运行配置。

适合场景：

  • 直接部署其他虚拟机工具导出的 qcow2 镜像
  • 创建 Linux 虚拟机
  • 创建 Windows 虚拟机
  • 基于本地镜像或导入镜像快速创建虚拟机

规格调整​

规格调整场景聚焦 CPU、内存等运行资源的变更。

适合场景：

  • 运行中虚拟机扩容
  • 停机状态下修改规格
  • 不满足热更新条件时自动转为重启生效

多虚拟机编排​

该场景聚焦携带多个虚拟机组件的应用编排和依赖关系管理。

适合场景：

  • 将多个虚拟机和相关组件编排成一套应用
  • 在应用视图拓扑图中直观查看整套应用的依赖关系和访问关系
  • 保留虚拟机与其他组件之间的依赖访问关系
  • 保留应用级编排、连接信息、端口和存储配置

应用模板交付​

该场景聚焦虚拟机应用模板的发布、导出、导入和恢复。

适合场景：

  • 将编排完成的虚拟机应用发布为模板
  • 导出 rainbond-app 安装包压缩包用于交付
  • 在其他环境中导入恢复
  • 恢复模板携带的虚拟机系统数据和整套应用关系

虚拟机监控​

虚拟机监控场景聚焦运行态资源和存储指标查看。

适合场景：

  • 查看当前虚拟机 CPU 和内存使用情况
  • 查看虚拟机网络流量
  • 查看虚拟机磁盘读写流量和 IOPS
  • 查看文件系统使用量和使用率

Windows 驱动安装​

Windows 场景聚焦系统安装和驱动补齐。

适合场景：

  • Windows 安装阶段识别不到磁盘
  • Windows 安装阶段识别不到网卡
  • 系统安装完成后补装 VirtIO 驱动

使用指南​

启用虚拟机插件​

进入 平台管理 -> 插件中心，找到「虚拟机」插件并启用。

启用后即可在平台内使用虚拟机相关能力。

创建虚拟机​

进入团队或应用内的创建入口，选择虚拟机创建方式。

平台支持通过多种方式部署虚拟机，按页面提示完成镜像选择、规格配置和创建即可。

其中，qcow2 镜像可直接用于平台部署，适合承接其他虚拟机工具导出的系统镜像。

调整虚拟机规格​

进入组件视图，在虚拟机相关页面调整 CPU、内存等规格。

  • 满足条件时，平台执行热更新
  • 不满足条件时，平台自动转为重启生效

发布虚拟机模板​

进入应用发布流程，发布携带虚拟机组件的应用模板。

发布流程如下：

  1. 先创建快照
  2. 关闭虚拟机组件
  3. 进入发布流程
  4. 将整套应用的编排关系、依赖访问关系和虚拟机系统数据一起打包为模板
  5. 发布完成后从发布记录中导出 rainbond-app 安装包压缩包

配置 Windows 驱动盘​

创建 Windows 虚拟机后，进入组件详情页的“存储”视图：

  1. 新增驱动盘
  2. 挂载格式选择“光盘”
  3. 镜像可直接使用 registry.cn-hangzhou.aliyuncs.com/zhangqihang/rainbond-plugins:vmqd
  4. 保存后进入 Windows 安装界面或系统内安装驱动

注意事项​

  • 当前仅支持 amd64 架构，arm64 暂不支持。
  • Windows 虚拟机建议安装平台默认提供的驱动盘；不安装时，可能出现部分功能缺陷。
  • 热更新是否可用取决于当前虚拟机状态和运行条件；不满足条件时，平台会自动改为重启生效。
  • 虚拟机模板发布前需先创建快照。
  • 虚拟机模板发布前必须先关机。
  • 携带虚拟机类型的模板快照不支持回滚升级。
